Hej tamo! Kao dobavljač RTD sondi, iz prve sam ruke vidio kako elektromagnetske smetnje (EMI) mogu baciti ključ u radove. U ovom ću blogu razbiti ono što je EMI, kako utječe na RTD sonde i što možemo učiniti u vezi s tim.
Što je elektromagnetska smetnja?
Počnimo s osnovama. Elektromagnetska smetnja je u osnovi neželjena elektromagnetska buka koja se može pobrkati s normalnim radom elektroničkih uređaja. Može doći iz svih vrsta izvora, poput dalekovoda, radiofrekvencijskih odašiljača, pa čak i drugih elektroničkih uređaja u blizini. EMI se može podijeliti u dvije glavne vrste: provedena i zračenja.
Proveli EMI putuju kroz dalekovode i signalne kabele. Zamislite to kao da voda teče kroz cijev. Ako u vodi ima malo smeća, to može uzrokovati probleme nizvodno. Slično tome, provedena EMI može putovati kroz kablove povezane s RTD sondom i poremetiti njegove signale.
S druge strane, zračeni EMI je poput radio valova. Putuje zrakom i može ga pokupiti RTD sonda. Ova vrsta smetnji može biti posebno škakljiva jer nije uvijek lako pratiti odakle dolazi.
Kako EMI utječe na RTD sonde
Sada, uhvatimo se kako EMI može utjecati na RTD sondu. RTD ili detektor temperature otpora, sonde se koriste za mjerenje temperature promjenom električnog otpora kako se temperatura mijenja. Prilično su precizni i pouzdani, ali EMI se može pobrkati s tim.
Pogreške mjerenja
Jedno od najvećih problema koje EMI može uzrokovati su pogreške u mjerenju. Kad je RTD sonda izložena EMI -u, elektromagnetski šum može dodati električnom signalu da sonda šalje. Zbog toga se izmjereni otpor čini većim ili nižim nego što je zapravo, što dovodi do netočnih očitavanja temperature.
Na primjer, ako koristite RTD sondu za praćenje temperature u proizvodnom procesu, a postoji puno EMI iz obližnjih strojeva, očitanja temperature mogu biti isključena. To može biti veliki problem jer netočna mjerenja temperature mogu dovesti do problema s kontrolom kvalitete, oštećenja proizvoda, pa čak i opasnosti od sigurnosti.
Integritet signala
EMI također može utjecati na integritet signala RTD sonde. Električni signal koji sonda šalje treba biti čist, stabilan signal koji točno predstavlja temperaturu. Ali kad je EMI prisutan, može iskriviti signal, čineći ga bučnim i nepouzdanim.
To može otežati pravilno tumačenje signala za praćenje temperature. U nekim slučajevima sustav može čak odbiti signal, što dovodi do gubitka podataka o temperaturi.
Oštećenje komponenata
U ekstremnim slučajevima, EMI može čak uzrokovati štetu samoj sondi RTD -a. Visoke razine elektromagnetske energije mogu preopteretiti komponente sonde, uzrokujući da ne uspiju. To može biti skup problem, jer zamjena RTD sonde može biti skupa, pogotovo ako se radi o specijaliziranoj ili visoko preciznoj sondi.
Primjeri u stvarnom svijetu
Dopustite mi da vam dam nekoliko primjera iz stvarnog svijeta kako je EMI utjecao na RTD sonde u različitim industrijama.
Proizvodnja
U postrojenju za proizvodnju često se istodobno radi puno električnih strojeva i opreme. Ovi strojevi mogu stvoriti značajnu količinu EMI, što može ometati RTD sonde koje se koriste za praćenje temperature proizvodnih procesa.
Na primjer, u tvornici za obradu metala, indukcijski grijači koji se koriste za zagrijavanje metala mogu proizvesti snažna elektromagnetska polja. Ako se RTD sonda postavi preblizu jednom od ovih grijača, ona može biti izložena visokim razinama EMI, što dovodi do netočnih očitavanja temperature. To može rezultirati da se metal zagrijava na pogrešnu temperaturu, što može utjecati na kvalitetu konačnog proizvoda.
Medicinski
U medicinskom polju, RTD sonde koriste se za mjerenje temperature bolesnika. Međutim, bolnice su prepune elektroničkih uređaja, poput MRI strojeva, rendgenskih strojeva, pa čak i mobitela, koji svi mogu generirati EMI.
Ako je RTD sonda koja se koristi za praćenje temperature pacijenta izložena EMI s jednog od ovih uređaja, ona može dati lažna očitanja temperature. To može biti ozbiljan problem, jer netočna mjerenja temperature mogu dovesti do pogrešne dijagnoze i neprimjerenog liječenja.
Rješenja za ublažavanje EMI
Dakle, što možemo učiniti da smanjimo utjecaj EMI na RTD sonde? Evo nekoliko rješenja koja često preporučujemo našim kupcima.
Štititi
Jedan od najučinkovitijih načina zaštite RTD sonde od EMI -ja je korištenje zaštite. Zaštita uključuje omotavanje sonde i njegovih kabela u vodljivi materijal, poput bakra ili aluminija. Ovaj materijal djeluje kao barijera, blokirajući elektromagnetske valove iz dosega sonde.
Nudimo razne zaštićene RTD sonde, poput naše3D pisač RTD, koji su dizajnirani tako da pružaju izvrsnu zaštitu od EMI. Ove su sonde idealne za primjene gdje postoji visok rizik od elektromagnetskih smetnji, poput industrijskih okruženja ili u blizini elektroničke opreme.
Filtriranje
Drugo rješenje je upotreba filtriranja. Filteri se mogu koristiti za uklanjanje neželjenog elektromagnetskog šuma iz električnog signala koji RTD sonda šalje. Na raspolaganju su različite vrste filtera, kao što su filtri s niskim prolazom, filtri s visokim prolazom i filtri za propusnost.
Također nudimo RTD sonde s ugrađenim mogućnostima filtriranja, poput naših6 žica Pt100 Rtd. Ove su sonde dizajnirane tako da osiguraju točna mjerenja temperature čak i u prisutnosti EMI.
Pravilna instalacija
Pravilna instalacija također je ključna za smanjenje utjecaja EMI na RTD sonde. To uključuje držanje sonde i njegovih kabela od izvora EMI -ja, poput dalekovoda i elektroničkih uređaja. Također uključuje korištenje pravilnih tehnika uzemljenja kako bi se osiguralo da se bilo koji električni šum sigurno preusmjeri na zemlju.

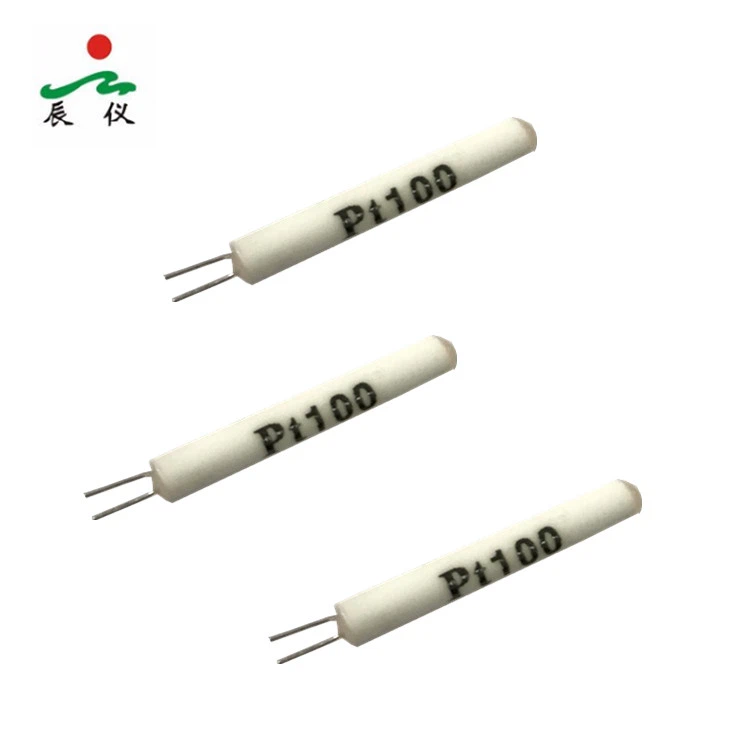

Prilikom instaliranja RTD sonde važno je pažljivo slijediti upute proizvođača. Pružamo detaljne vodiče za instalaciju sa svim našim RTD sondama, uključujući i našePT100 Keramički element, kako bi pomogli našim kupcima da osiguraju da su sonde ispravno instalirane i zaštićene od EMI.
Zaključak
Zaključno, elektromagnetske smetnje mogu imati značajan utjecaj na RTD sonde, uzrokujući pogreške u mjerenju, probleme integriteta signala, pa čak i oštećenja komponenata. Međutim, koristeći zaštitu, filtriranje i pravilne tehnike instalacije, možemo smanjiti utjecaj EMI -ja i osigurati da naše RTD sonde daju točna i pouzdana mjerenja temperature.
Ako ste na tržištu za RTD sonde i zabrinuti ste za EMI, tu smo da pomognemo. Imamo širok raspon RTD sondi koje su dizajnirane tako da budu otporne na elektromagnetske smetnje. Bilo da vam treba sonda za 3D pisač, medicinski uređaj ili industrijsku aplikaciju, možemo vam pružiti pravo rješenje.
Ne dopustite da EMI pokvari vaše temperaturne mjere. Kontaktirajte nas danas kako biste razgovarali o svojim zahtjevima i saznali kako naše RTD sonde mogu zadovoljiti vaše potrebe.
Reference
- "Elektromagnetska inženjering kompatibilnosti" Henryja W. OTT -a
- "Mjerenje temperature" Davida G. Simpsona
