Kao davatelj keramičkih elemenata PT100, svjedočio sam iz prve ruke kritičnoj ulozi koje ove komponente igraju u raznim industrijama. Keramički elementi PT100 poznati su po preciznosti i pouzdanosti u mjerenju temperature. Međutim, pitanje što im dugo izloženost visokim temperaturama može učiniti je jedno s kojim se često susrećem od klijenata. U ovom ću blogu istražiti učinke dugotrajnog izlaganja visokim temperaturama na keramičkim elementima PT100, crtajući se i na znanstveno znanje i na stvarno - svjetsko iskustvo.
Osnove keramičkih elemenata PT100
Prije nego što razgovaramo o utjecaju visokih temperatura, ključno je razumjeti što je keramički element PT100. PT100 je vrsta detektora temperature otpornosti (RTD) gdje "PT" stoji za platinu, a "100" označava da ima otpor od 100 ohma na 0 ° C. Keramički element pruža stabilnu i izolacijsku strukturu za platinastu žicu. Odnos između temperature i otpora u PT100 slijedi dobro - definiran i visoko linearni uzorak, što ga čini idealnim za točno mjerenje temperature.
Fizičke i kemijske promjene
Dugoročno izlaganje visokim temperaturama može pokrenuti niz fizičkih i kemijskih promjena u keramičkim elementima PT100.
Fizičke promjene
Jedna od najneposrednijih fizičkih promjena je toplinska ekspanzija. Kako se temperatura raste, i platinasta žica i keramička supstrata šire se. Različiti materijali imaju različite koeficijente toplinske ekspanzije. Platinasta žica ima određenu brzinu širenja, dok keramički supstrat ima drugu. S vremenom, ove diferencijalne stope ekspanzije mogu uzrokovati mehanički stres unutar elementa. Ovaj stres može dovesti do mikro -pukotina u keramičkom supstratu ili čak uzrokovati da se platinasta žica labava ili deformira. Ako se žica deformira, njegove karakteristike otpora mogu se promijeniti, što izravno utječe na točnost mjerenja temperature.
Druga fizička promjena povezana je s efektom žarenja. Pri visokim temperaturama kristalna struktura kristalizacije može proći kristalnu strukturu platinaste žice. To može promijeniti unutarnji otpor žice, zbog čega odstupa od standardnog odnosa otpora - temperature. Kao rezultat, PT100 može dati netočna očitanja temperature, što može biti značajan problem u aplikacijama u kojima je preciznost presudna.
Kemijske promjene
Visoke temperature također mogu ubrzati kemijske reakcije. Platinum je relativno stabilan metal, ali u prisutnosti određenih onečišćenja ili reaktivnih plinova pri visokim temperaturama, može formirati spojeve. Na primjer, ako u okolišu postoje plinovi koji sadrže sumpor, platina može reagirati sa sumporom kako bi nastala platinasti sulfidi. Ove kemijske reakcije mogu izmijeniti električna svojstva platinaste žice, što dovodi do promjena otpornosti i, posljedično, netočnih mjerenja temperature.
Utjecaj na izvedbu
Fizičke i kemijske promjene izazvane dugoročnom izloženošću visoke temperature imaju izravan utjecaj na performanse keramičkih elemenata PT100.
Točnost
Točnost je najkritičniji parametar performansi za PT100 elemente. Kao što je ranije spomenuto, promjene u otpornosti platinaste žice zbog toplinske ekspanzije, žarenja ili kemijskih reakcija mogu uzrokovati značajna odstupanja od standardne krivulje otpornosti - temperature. To znači da se izmjerena temperatura može razlikovati od stvarne temperature. U industrijskim procesima gdje je kontrola temperature neophodna, poput kemijske proizvodnje ili prerade hrane, čak i mala pogreška u mjerenju temperature može dovesti do problema s kvalitetom proizvoda ili sigurnosnih rizika.
Ponovljivost
Ponovljivost se odnosi na sposobnost PT100 da u istim uvjetima daje dosljedna očitanja u istim uvjetima. Izloženost visoke temperature može smanjiti ponovljivost. Ako je unutarnja struktura elementa izmijenjena toplinskim naponom ili kemijskim reakcijama, otpor žice možda se neće vratiti u prvobitno stanje čak i kad se temperatura vrati u normalu. To rezultira nedosljednim čitanjima, što otežava oslobađanje PT100 za kontinuirano i pouzdano praćenje temperature.
Stabilnost
Stabilnost je povezana s dugoročnim performansama PT100. Stabilan PT100 trebao bi održavati svoju točnost i ponovljivost tijekom dužeg razdoblja. Dugo - terminski izloženost temperaturi može ozbiljno ugroziti stabilnost. Tehne fizičke i kemijske promjene postupno degradiraju performanse elementa, a brzina razgradnje raste s višim temperaturama i dužim vremenima izlaganja.
Prijave i strategije ublažavanja
Unatoč negativnim učincima dugotrajne visoke temperature, keramički elementi PT100 i dalje se široko koriste u primjeni visoke temperature. Evo nekoliko uobičajenih primjena i strategija za ublažavanje utjecaja visokih temperatura.
Prijava
- Industrijske peći: U industrijskim pećima, gdje temperature mogu doseći nekoliko stotina Celzijevih stupnjeva, Elementi PT100 koriste se za praćenje i kontrolu temperature. Na primjer, u procesima obrade metala - točno mjerenje temperature je presudno za postizanje željenih svojstava materijala.
- Automobilski motori: Odjeljak motora vozila može dostići visoke temperature, posebno tijekom dugoročnog rada. Elementi PT100 koriste se za mjerenje temperature motora rashladne tekućine, nafte i ispušnih plinova, pomažući da se osigura pravilno funkcioniranje motora.
Strategije ublažavanja
- Pravilna izolacija: Korištenje visokokvalitetnih izolacijskih materijala može smanjiti količinu topline koja se prenosi na element PT100. To pomaže da element ostane na nižoj temperaturi i minimizira učinke izloženosti visokoj temperaturi.
- Redovito umjeravanje: Redovita kalibracija može pomoći u prepoznavanju i ispravljanju bilo kakvih odstupanja u izvedbi elementa PT100. Usporedbom očitanja PT100 s poznatim standardom, mogu se izvršiti podešavanja kako bi se osiguralo točno mjerenje temperature.
- Odabir materijala otpornih na temperaturu - temperaturu: Kad je to moguće, odabir elemenata PT100 izrađenih od materijala otpornih na visoku temperaturu može poboljšati svoje performanse u visokim temperaturnim okruženjima. Neki napredni keramički materijali imaju bolju toplinsku stabilnost i mogu izdržati veće temperature bez značajne degradacije.
Naši proizvodi i rješenja
Kao dobavljač keramičkih elemenata PT100, nudimo niz proizvoda dizajniranih za ispunjavanje različitih zahtjeva za aplikacijom. NašePT100 Surface Rtdpogodan je za mjerenje površinske temperature u raznim industrijskim primjenama. Dizajniran je tako da pruža točna i pouzdana očitanja čak i u teškim okruženjima.
NašeWZPM PT100 RTD senzor s Kapton trakomje još jedna izvrsna opcija. Kapton traka pruža dodatnu izolaciju i zaštitu, što je otpornije na oštećenja visoke temperature.

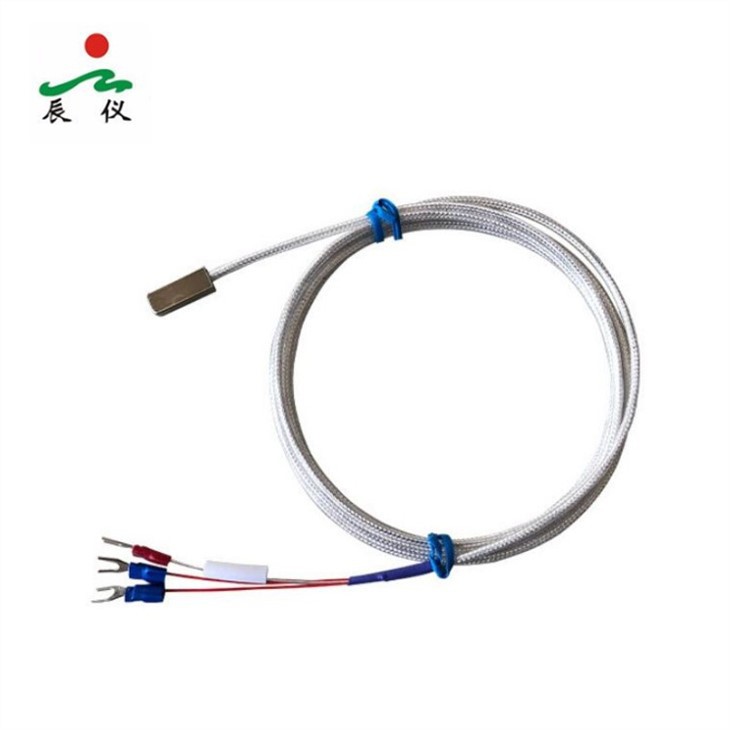

Za one u industriji 3D tiskara, naša3D pisač RTDposebno je dizajniran tako da zadovoljava potrebe za mjerenjem temperature 3D pisača. Nudi visoku preciznost i stabilnost, osiguravajući kvalitetu 3D ispisanih proizvoda.
Zaključak
Dugoročno izlaganje visokim temperaturama može imati značajne učinke na keramičke elemente PT100, uključujući fizičke i kemijske promjene koje utječu na točnost, ponovljivost i stabilnost. Međutim, uz pravilno razumijevanje i provedbu odgovarajućih strategija ublažavanja, ti se elementi i dalje mogu učinkovito koristiti u primjeni visoke temperature.
Ako vam je potrebna visoka kvalitetna keramičkih elemenata PT100 ili imate bilo kakvih pitanja o mjerenju temperature u okruženjima s visokim temperaturom, slobodno nas kontaktirajte za detaljnu raspravu i nabavu. Zalažemo se za pružanje najboljih rješenja za zadovoljavanje vaših specifičnih potreba.
Reference
- "Mjerenje temperature s termometrima otpora" H. Kusters i sur.
- "Priručnik mjerenja temperature" uredio Ad Moore.
- Tehnički dokumenti vodećih RTD proizvođača.
