Kao dobavljač termosenzora PT100, razumijem kritičnu ulogu koje ovi senzori igraju u raznim industrijama, od industrijske proizvodnje do znanstvenih istraživanja. Jedan od najčešćih izazova s kojima se suočava prilikom korištenja termosenzora PT100 je histereza, što može značajno utjecati na točnost i pouzdanost mjerenja temperature. U ovom postu na blogu podijelit ću neke učinkovite strategije kako smanjiti histerezu PT100 termosenzora.
Razumijevanje histereze u termosenzorima PT100
Prije nego što uđete u rješenja, ključno je razumjeti što je histereza i kako se događa u termosenzorima PT100. Histereza se odnosi na fenomen u kojem izlaz senzora ne slijedi isti put tijekom ciklusa grijanja i hlađenja. U kontekstu termosenzora PT100, to znači da se otpor platinastog elementa možda neće vratiti u izvornu vrijednost nakon promjene temperature, što dovodi do mjernih pogrešaka.
Postoji nekoliko čimbenika koji mogu pridonijeti histerezi u termosenzorima PT100. Jedan od glavnih uzroka je mehanički stres unutar senzora. Tijekom promjene temperature, platinasti element i okolni materijali šire se i ugovaraju različitim brzinama, što može stvoriti unutarnji stres. S vremenom, ovaj stres može uzrokovati lagano deformiranje platinastog elementa, što rezultira histerezom.
Drugi je faktor starenje platinastog elementa. Kako je senzor izložen visokim temperaturama i teškim okruženjima, platina može proći kemijske i fizičke promjene, poput oksidacije i rasta zrna. Te promjene mogu promijeniti električna svojstva platine, što dovodi do histereze.
Strategije za smanjenje histereze
1. Optimizacija odabira materijala i dizajna
-
Visoka - čistoća platina: Korištenje platine visoke čistoće za osjetljivi element je presudno. Platinum visoke čistoće ima manje nečistoća, što smanjuje vjerojatnost kemijskih reakcija i fizičkih promjena koje mogu uzrokovati histerezu. Na primjer, platina sa čistoćom od 99,99% ili više često se preferira u termosenzorima visoke preciznosti.
-
Pravilno pakiranje: Pakiranje termosenzora PT100 također može imati značajan utjecaj na histerezu. Senzor bi trebao biti inkapsuliran u materijalu koji ima sličan koeficijent toplinske ekspanzije na platinu. To pomaže u minimiziranju mehaničkih stresa koji se generira tijekom temperaturnih promjena. Na primjer, keramički ili stakleni materijali obično se koriste za pakiranje termosenzora PT100 zbog njihove dobre toplinske stabilnosti i sličnih karakteristika širenja.
-
Dizajn za ublažavanje stresa: Dizajn senzora trebao bi sadržavati značajke koje omogućuju olakšanje stresa. Na primjer, upotreba fleksibilne potporne strukture za platinski element može pomoći apsorbiranju mehaničkog napona uzrokovanog toplinskom ekspanzijom i kontrakcijom. To može spriječiti deformiranje platinastog elementa, smanjujući na taj način histerezu.
2. Temperatura biciklizma i žarenja
- Temperaturno biciklizam: Podvrgavanje Termosensoru PT100 nizu temperaturnih ciklusa tijekom proizvodnog postupka može pomoći u smanjenju histereze. Ovaj postupak, poznat kao pred -kondicioniranje, omogućava senzoru da stabilizira i ublažava bilo koji unutarnji stres. Vozanjem senzora između različitih temperaturnih raspona, mehanički napon unutar senzora se postupno oslobađa, a platinasti element može dostići stabilnije stanje.
- Žalost: Žarenje je postupak toplinske obrade koji uključuje grijanje platinastog elementa na visoku temperaturu, a zatim ga polako hlađenje. Ovaj postupak može pomoći u uklanjanju unutarnjeg stresa i vraćanju kristalne strukture platine. Žarenje se može izvesti u različitim fazama proizvodnog procesa, kao što je formiranje platinastog elementa ili nakon pakiranja senzora.
3. Kalibracija i naknada
- Redovito umjeravanje: Redovna umjeravanja PT100 termosenzora ključna je kako bi se osigurala točna mjerenja temperature. Kalibracija uključuje usporedbu izlaza senzora s poznatim referentnim izvorom temperature i podešavanje parametara senzora u skladu s tim. Kalibracijom senzora u pravilnim intervalima, sve pogreške povezane s histerezom mogu se otkriti i ispraviti.
- Algoritmi kompenzacije histereze: Pored kalibracije, algoritmi kompenzacije histereze mogu se koristiti za daljnje poboljšanje točnosti senzora. Ovi algoritmi analiziraju izlaz senzora tijekom ciklusa grijanja i hlađenja i primjenjuju korekcijski faktor kako bi nadoknadili histerezu. Na primjer, polinomni ili linearni regresijski model može se koristiti za procjenu pogreške histereze i prilagoditi mjerenje temperature u skladu s tim.
4. Kontrola okoliša
- Ograničenje raspona temperature: Upravljanje termosensorom PT100 unutar određenog temperaturnog raspona može pomoći u smanjenju histereze. Prelazak preporučenog temperaturnog raspona može ubrzati proces starenja platinastog elementa i povećati mehanički napon unutar senzora. Stoga je važno odabrati PT100 termosenzor s temperaturnim rasponom koji je prikladan za primjenu.
- Zaštita od teških okruženja: Zaštita senzora od teških okruženja, poput visoke vlage, korozivnih plinova i prašine, također može pomoći u smanjenju histereze. Na primjer, korištenje zaštitnog premaza ili kućišta može spriječiti da se platinasti element izloži tim štetnim tvarima, što može uzrokovati kemijske i fizičke promjene.
Naša ponuda proizvoda

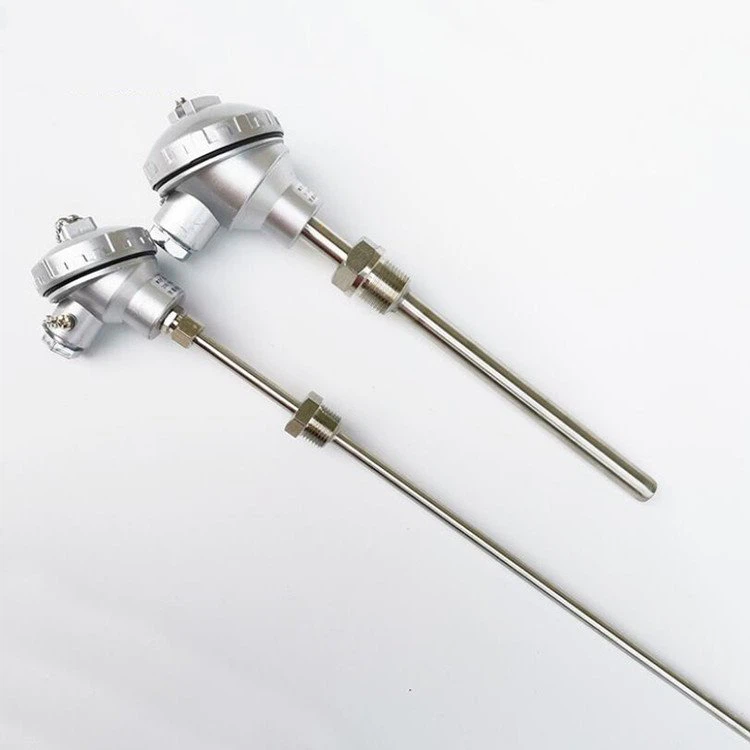

Kao dobavljač PT100 Thermosensor, nudimo širok raspon senzora visoke kvalitete dizajniranih za minimiziranje histereze. NašePT100 senzori temperature platineizrađeni su od platine visoke čistoće i pažljivo su pakirani kako bi se osiguralo optimalne performanse. Također nudimoPT1000 detektor temperature otporaza aplikacije koje zahtijevaju veću osjetljivost. Osim toga, našSanitarna RTD sondapogodan je za upotrebu u industriji hrane i pića, gdje su higijena i točnost od najveće važnosti.
Zaključak
Smanjenje histereze PT100 termosenzora složen je, ali ostvariv cilj. Pažljivim odabirom materijala, optimiziranjem dizajna, izvođenjem pravilnog unaprijed kondicioniranja i primjenom tehnika kalibracije i kompenzacije, možemo značajno smanjiti histerezu i poboljšati točnost i pouzdanost senzora.
Ako tražite visokokvalitetne PT100 termosensore s niskom histerezom za vašu prijavu, slobodno nas kontaktirajte za više informacija i raspravljajte o vašim specifičnim zahtjevima. Zalažemo se da vam pružimo najbolja rješenja kako bi zadovoljili vaše potrebe za mjerenjem temperature.
Reference
- RP Reed, "Mjerenje temperature s termometrima otpornosti na platine", CRC Press, 1995.
- JG Webster, "Priručnik za mjerenje, instrumentacije i senzore", CRC Press, 2015.
- Međunarodna elektrotehnička komisija (IEC) standardi koji se odnose na detektore temperature otpornosti.
